PicoCELA メッシュ型無線LANソリューション PCWL-0500シリーズ｜ネットワークのトータルソリューション：エイチ・シー・ネットワークス株式会社

PCWLシリーズ製品一覧

項目	ハイエンドモデル				ミドルレンジモデル
項目	PCWL-0501 屋内向け/6GHz	PCWL-0511 屋外向け / IP67準拠	PCWL-0500 屋内向け	PCWL-0510 屋外向け / IP67準拠	PCWL-0530E 屋内向け / 屋外向け	PCWL-0530E-ID 屋内向け	PCWL-0530E-OD 屋外向け / IP66準拠
製品型番	PCWL-0501	PCWL-0511	PCWL-0500	PCWL-0510	PCWL-0530E	PCWL-0530E-ID	PCWL-0530E-OD
メモリ	2GB				2GB
ストレージ	16GB				4GB
バックホール	Wi-Fi 6E, 5GHz or 6GHz, 4x4	Wi-Fi 6, 5GHz, 4x4			Wi-Fi 6, 5GHz, 2x2
アクセスポイント	Wi-Fi 6, 2.4 / 5GHz 同時利用				Wi-Fi 6, 2.4 / 5GHz 同時利用
重量（アンテナ除く）	約970g	約2,192g	約1,700g	約3,200g	約846g	約802g	約846g
筐体サイズ（アンテナ除く）	214mm x 347mm x 44mm	272mm x 248mm x 83mm	260mm x 205mm x 52mm	305mm x 295mm x 80.5mm	215.2mm x 200mm x 49mm	188.4mm x 200mm x 49mm	215.2mm x 200mm x 49mm
DC入力	12V				12V
ACアダプタ	オプション				標準添付（非防水）		標準添付（防水）
PoE PD対応	Yes, PoE+				Yes, PoE+
動作温度	0〜50℃	-30〜60℃	0〜50℃	-30〜60℃	-20〜50℃	0〜40℃	-20〜50℃
防水防塵	-	IP67	-	IP67	IP66 ＊別売の防水ACアダプターをご利用の場合	-	IP66

PCWLシリーズ製品一覧

ハイエンドモデル

項目	PCWL-0501 屋内向け / 6GHz	PCWL-0511 屋外向け / IP67準拠	PCWL-0500 屋内向け	PCWL-0510 屋外向け / IP67準拠
製品型番	PCWL-0501	PCWL-0511	PCWL-0500	PCWL-0510
メモリ	2GB
ストレージ	16GB
バックホール	Wi-Fi 6E, 5GHz or 6GHz, 4x4	Wi-Fi 6, 5GHz, 4x4
アクセスポイント	Wi-Fi 6, 2.4 / 5GHz 同時利用
重量 (アンテナ除く)	約970g	約2,192g	約1,700g	約3,200g
筐体サイズ (アンテナ除く)	214mm x 347mm x 44mm	272mm x 248mm x 83mm	260mm x 205mm x 52mm	305mm x 295mm x 80.5mm
DC入力	12V
ACアダプタ	オプション
PoE PD対応	Yes, PoE+
動作温度	0〜50℃	-30〜60℃	0〜50℃	-30〜60℃
防水防塵	-	IP67	-	IP67

ミドルレンジモデル

項目	PCWL-0530E 屋内向け / 屋外向け	PCWL-0530E-ID 屋内向け	PCWL-0530E-OD 屋外向け / IP66準拠
製品型番	PCWL-0530E	PCWL-0530E-ID	PCWL-0530E-OD
メモリ	2GB
ストレージ	4GB
バックホール	Wi-Fi 6, 5GHz, 2x2
アクセスポイント	Wi-Fi 6, 2.4 / 5GHz 同時利用
重量 (アンテナ除く)	約846g	約802g	約846g
筐体サイズ (アンテナ除く)	215.2mm x 200mm x 49mm	188.4mm x 200mm x 49mm	215.2mm x 200mm x 49mm
DC入力	12V
ACアダプタ	標準添付（非防水）		標準添付（防水）
PoE PD対応	Yes, PoE+
動作温度	-20〜50℃	0〜40℃	-20〜50℃
防水防塵	IP66 ＊別売の防水ACアダプターをご利用の場合	-	IP66

活用例

有線LANの敷設が困難なエリアの無線LANエリア化
見通しの悪い建物内などの無線エリア化
イベント会場などの仮設無線ネットワーク

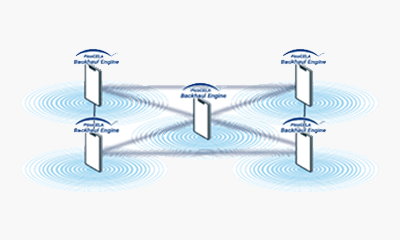

特許技術PBE(PicoCELA Backhaul Engine)により安定した高速通信

既存のメッシュ無線技術の課題

無線通信干渉によるスループット低下
最適ルート計算のオーバーヘッド増大
2ホップ以下が実用範囲
ツリー構造をもった準静的な中継経路により
交差点の数を減らす

ピコセラ技術によりデータ送信間隔(車間距離)を自動制御する
最大10ホップ程度の接続にも対応

これまでにない無線コネクティビティの手段を提供

高速道路街灯・車体 with PBE
産業用ロボット with PBE
ドローン with PBE
AGV with PBE
スマートフォン with PBE
建設機器 with PBE

セキュリティカメラ with PBE

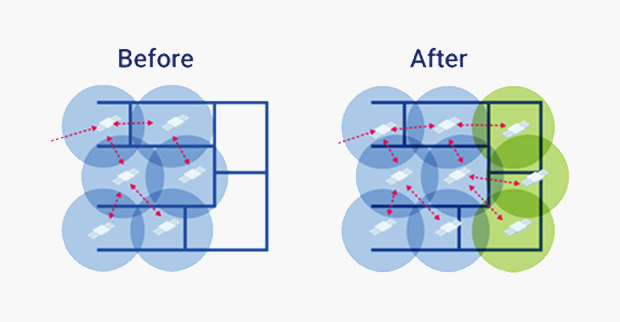

ダウンタイム0でネットワークインフラの拡張が可能

LANケーブルを必要とせずに、ノードを追加するだけでゾーンを拡張できます。
セルフヒーリング機能

機器に故障が発生してもセルフヒーリング機能により数秒で代替ルートを構築
代替機も同じ場所に置いて電源を入れるだけで通信経路をすぐに構築

利用イメージ　無線バックホールによる簡易ネットワークソリューション

無線のバックホールは、基地局の電源がとれれば敷設の手間がかからないメリット
ネットワークが必要なエリアの変更(再配置)や、エリア拡張(増設)が容易
イベント的なスポット利用や、試験的な導入にも活用可能

屋内だけでなく、屋外やトンネル内(※)などでも利用可能
※ トンネルなどの閉空間では、環境により通信距離や通信速度が変わります
