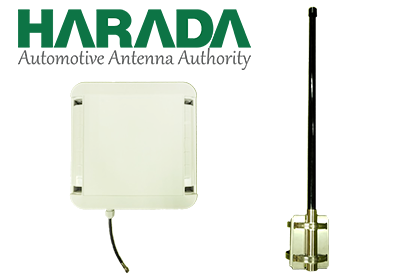

Wi-Fi HaLow™用高利得アンテナ
・従来の標準アンテナよりも高性能。より広範囲な通信エリアの構築が可能
・屋外基地局アンテナに求められる耐久性、耐候性を具備
・平面アンテナは指向性を持ち、特定方向でのエリア構成が可能
製品の特長
高性能アンテナで広範囲な通信エリアを実現
従来の標準アンテナに比べ、ハイパフォーマンス設計により通信可能エリアが拡大。さまざまな場所でより安定した通信環境を構築可能です。
屋外設置に最適な耐久性・耐候性
屋外基地局アンテナに求められる高い耐久性・耐候性を備えており安心してご使用いただけます。
指向性を活かした平面アンテナ
指向性のある平面アンテナにより、特定方向のみをカバーする柔軟なエリア設計が可能。効率的なネットワーク構築をサポートします。
850/920MHzデュアル対応

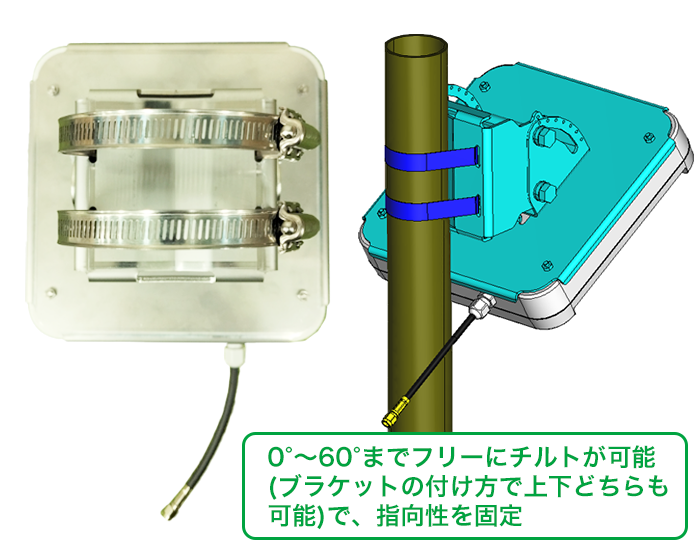

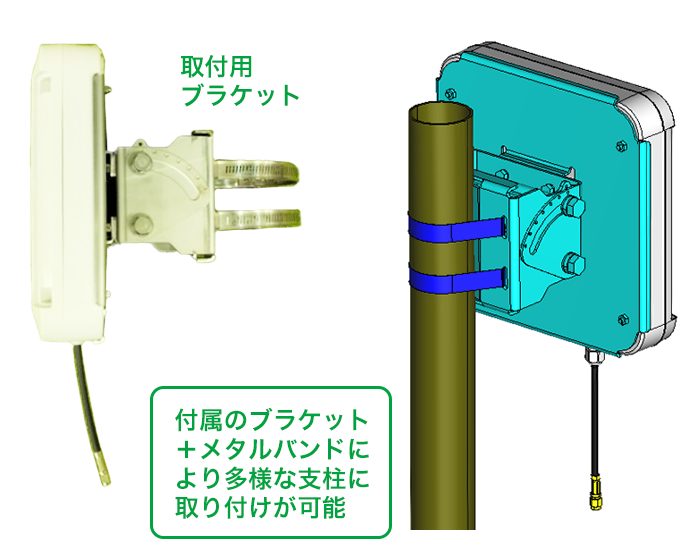

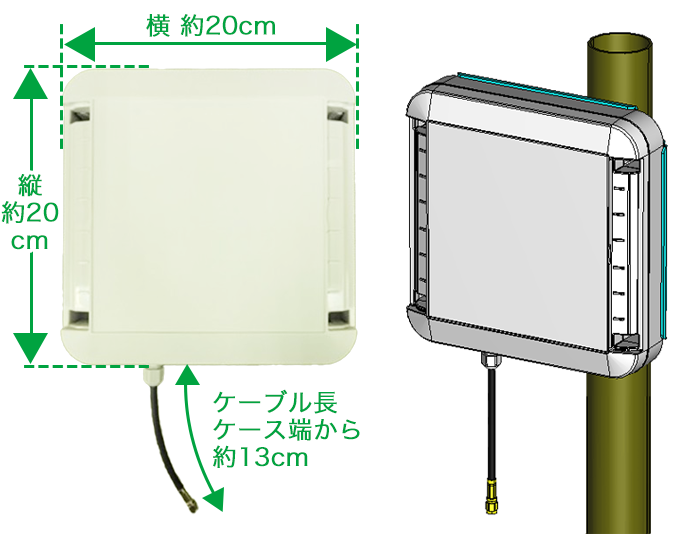

パッチアンテナ
■放射素子の方向に半値角約70°で良好な放射特性を有します。
■放射方向が親機に固定される、子機側のアンテナに適しています。
| 区分 | 仕様 |
|---|---|
| アンテナ形式 | パッチアンテナ |
| 使用周波数帯域 | 845～860MHz, 920～940MHz |
| 偏波 | 垂直偏波 |
| 入力インピーダンス | 公称50Ω |
| VSWR | 845～860MHz: 3以下、920～940MHz: 3以下 |
| 利得 | 845～860MHz: 8.2dBi以下、920～940MHz: 7.9dBi以下 |
| 半値角 | 約70° |
| 入力端子 | RP-SMA-P (リバースタイプ SMAメス) |

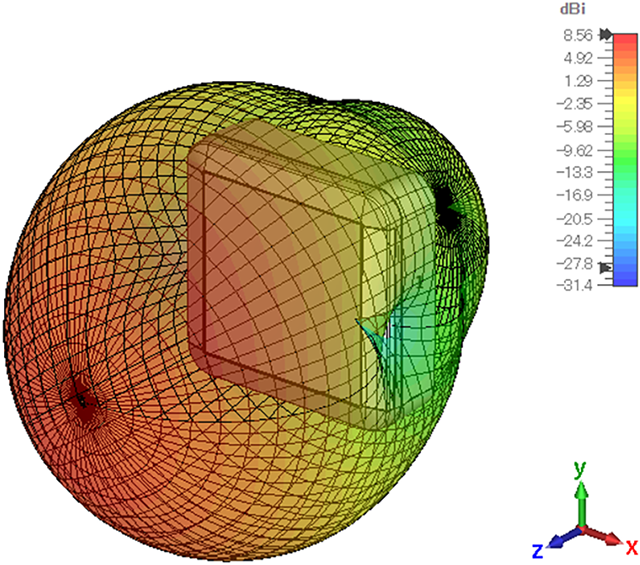

電磁界シミュレーションによる920MHzの3次元指向性パターン

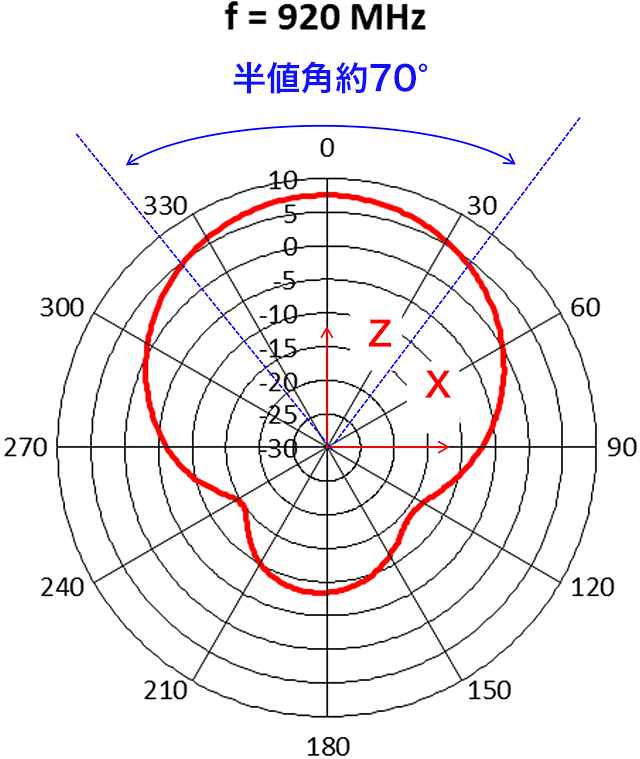

実測による920MHzの2次元指向性パターン
最大利得 約8dBi
半値角(-3dB) 約70° (850/920MHz)

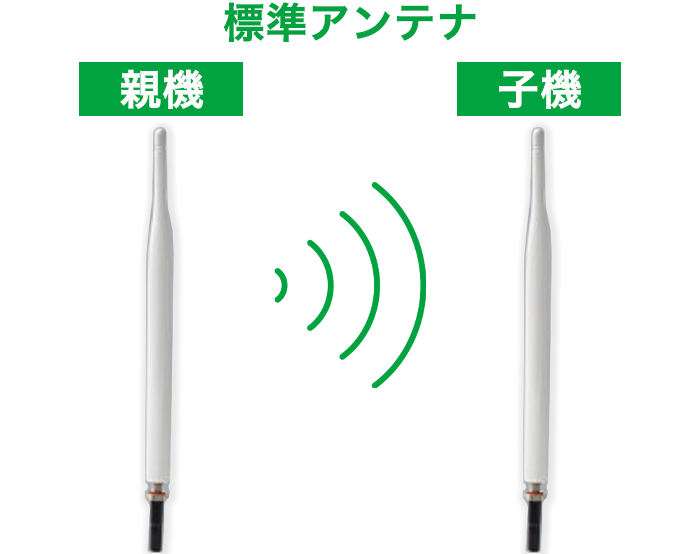

従来のダイポールアンテナと比べ、
最大利得 約6dB UP
850/920MHzデュアル対応

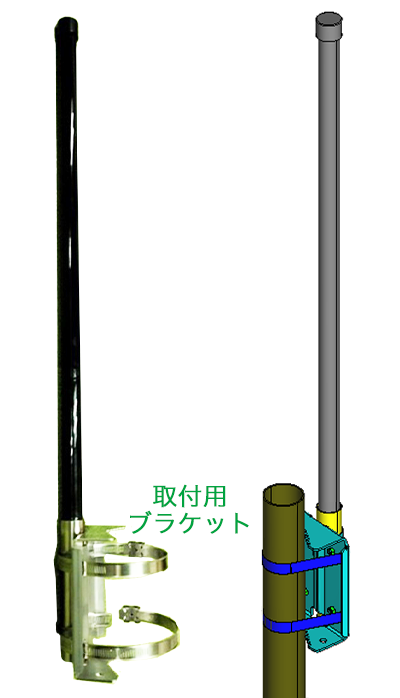

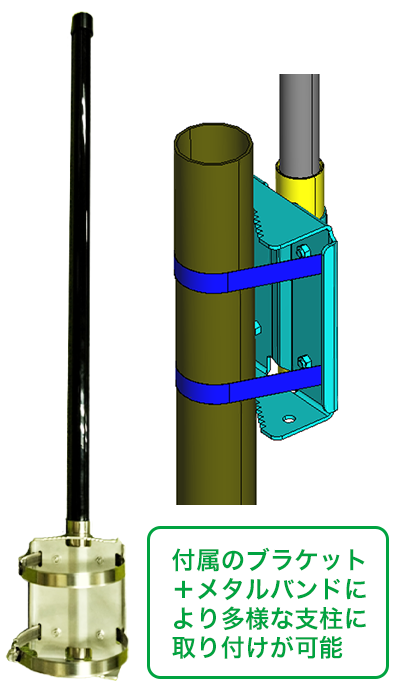

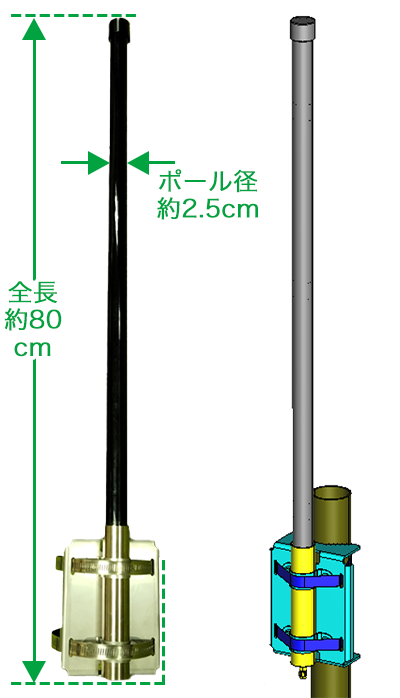

コリニアアンテナ
■360°方向に半値角約25°で良好な放射特性を有します。
■放射方向を複数に向ける必要がある、親機側のアンテナに適しています
| 区分 | 仕様 |
|---|---|
| アンテナ形式 | コリニアアンテナ |
| 使用周波数帯域 | 845～860MHz, 920～940MHz |
| 偏波 | 垂直偏波 |
| 入力インピーダンス | 公称50Ω |
| VSWR | 845～860MHz: 4以下、920～940MHz: 3以下 |
| 利得 | 845～860MHz: 4.8dBi以下、920～940MHz: 5.1dBi以下 |
| 半値角 | 約25° |
| 入力端子 | RP-SMA-P (リバースタイプ SMAメス) |

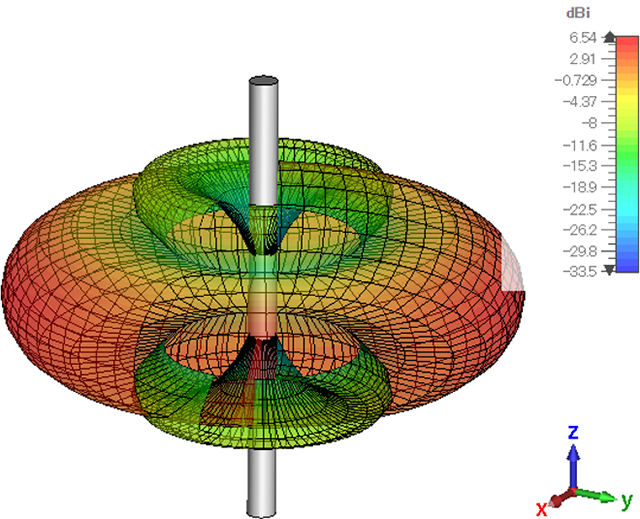

電磁界シミュレーションによる920MHzの3次元指向性パターン

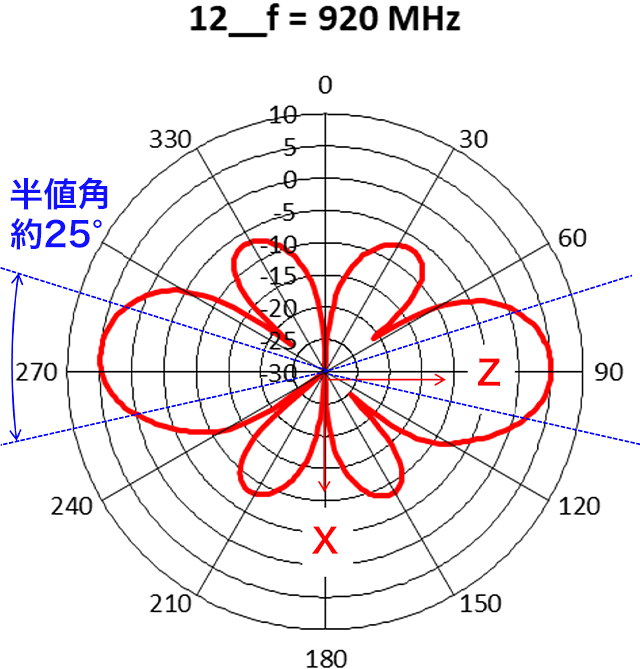

実測による920MHzの2次元指向性パターン
最大利得 約5dBi
半値角(-3dB) 約25°(850/920MHz)
従来のダイポールアンテナと比べ、
最大利得 約3dB UP

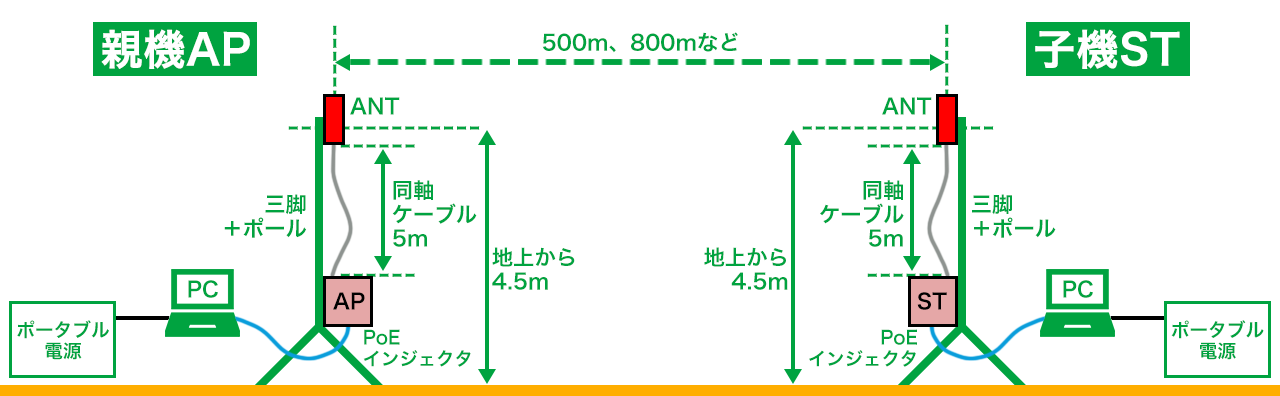

フィールド性能実証実験結果

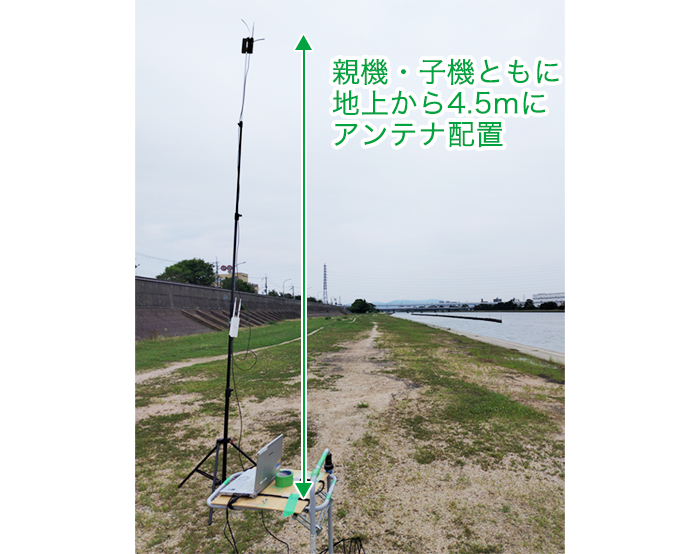

河川敷 (見通し内伝搬)

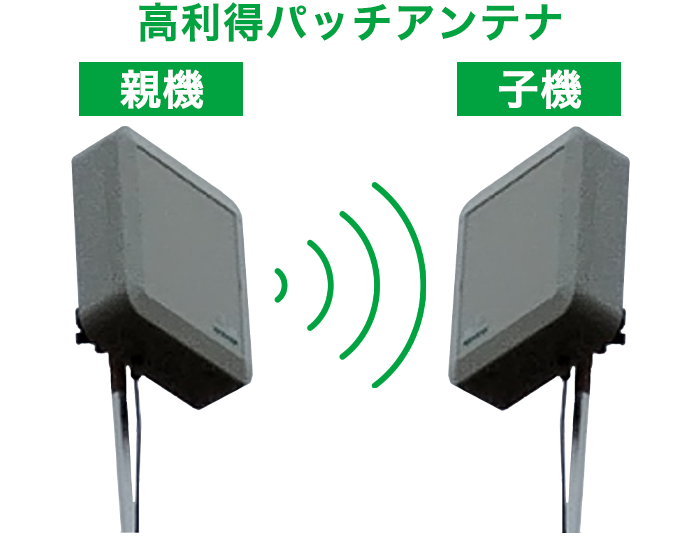

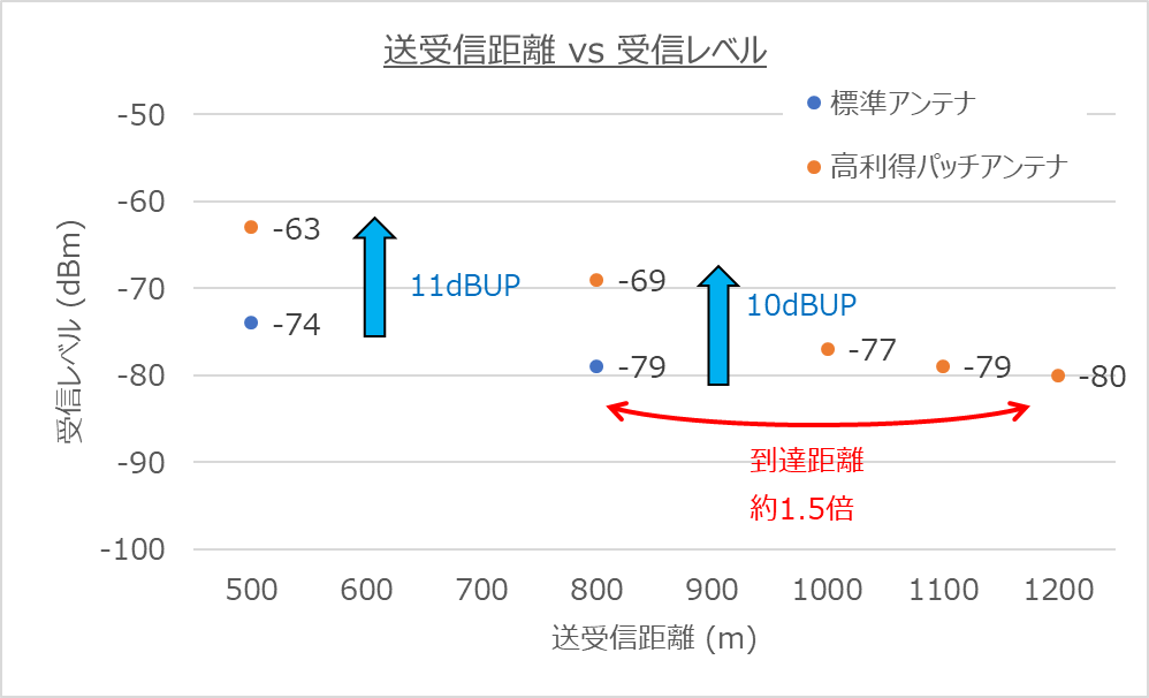

標準アンテナに比べ、高利得パッチアンテナで
受信レベルは約10dBUP
到達距離は約1.5倍に伸びる

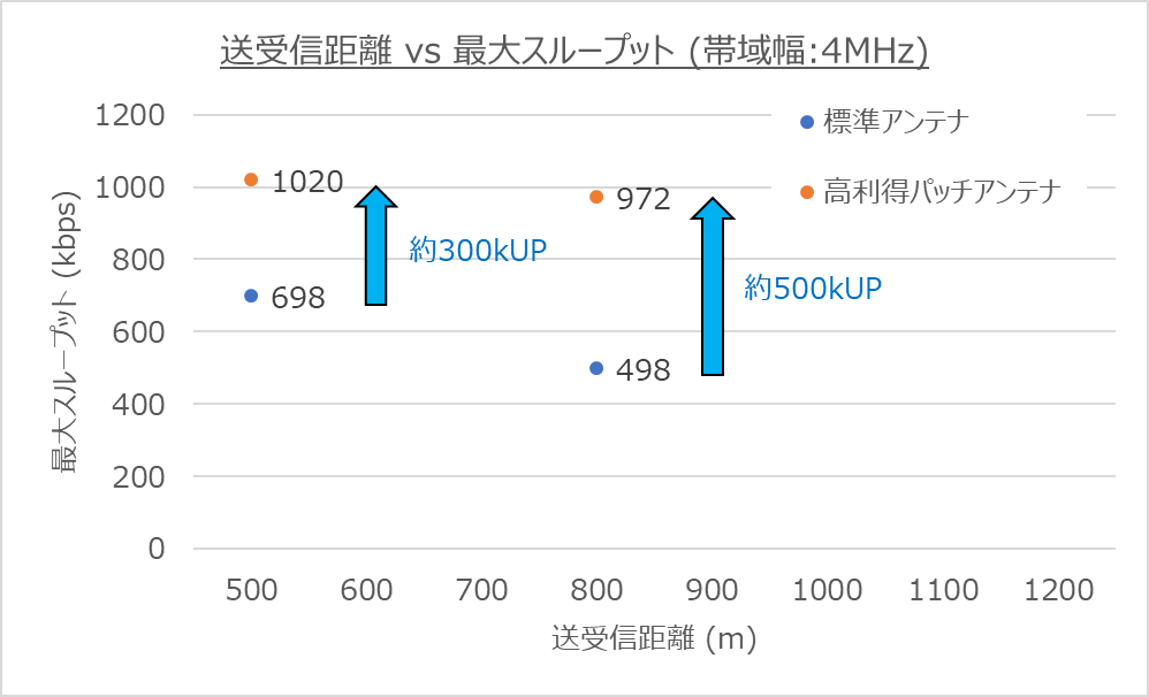

標準アンテナに比べ、高利得パッチアンテナで
500mで約300kbpsUP
800mで約500kbpsUP
フィールド性能実証実験結果

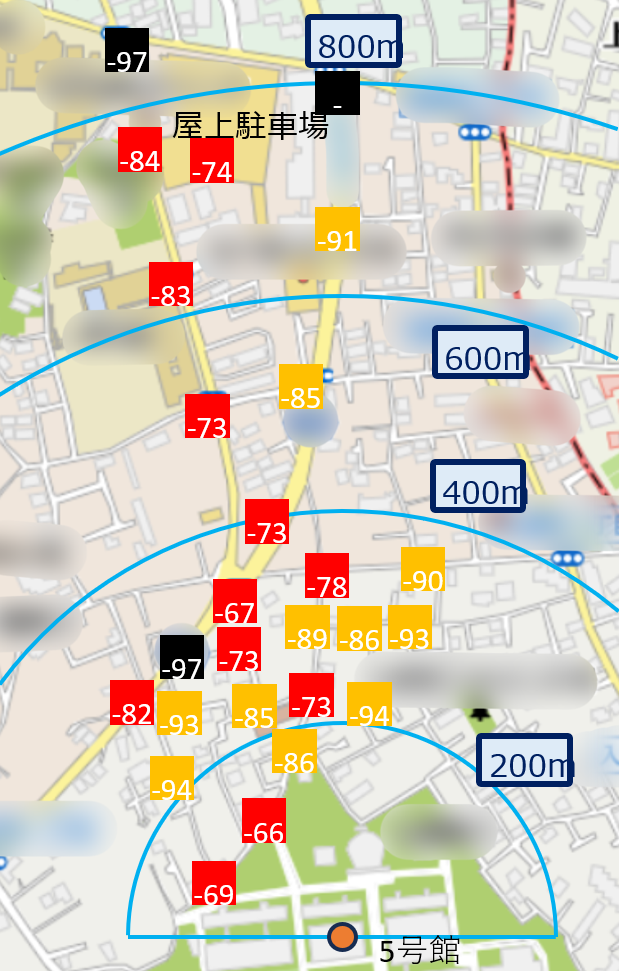

市街地 (見通し外伝搬)
RSSI比較

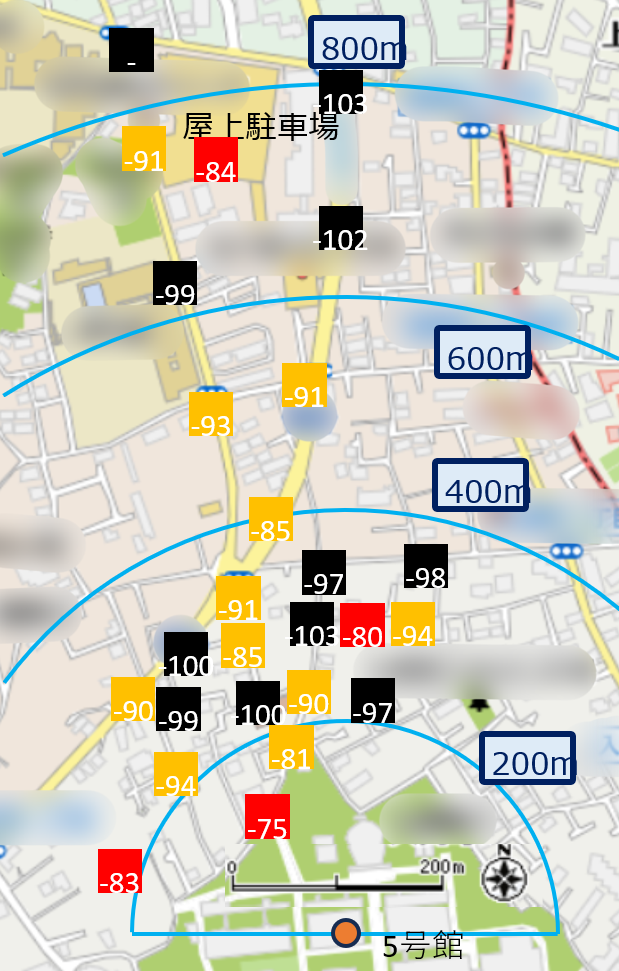

(親機)従来ダイポール - (子機)従来ダイポール
凡例 ※□内の数値はRSSI値
■：-85dBm以上 ■：-85dBm以下■：-95dBm以下

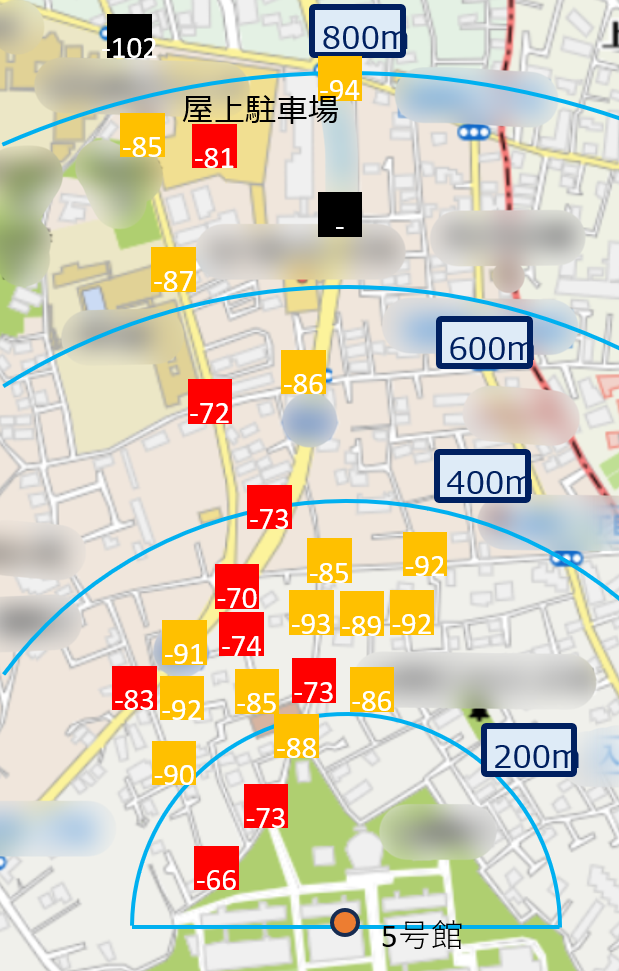

(親機)パッチ - (子機)パッチ
(親機)コリニア - (子機)パッチ
パッチ/コリニアを使用することで、
RSSIが向上、赤、黄色エリアが増える
凡例 ※□内の数値はRSSI値
■：-85dBm以上 ■：-85dBm以下■：-95dBm以下
パッチ/コリニアを使用することで、
RSSIが向上、赤、黄色エリアが増える
Wi-Fi HaLow™用高利得アンテナのお問い合わせはこちら
