RADWIN TerraNetシリーズ
60GHz帯無線LAN Point to Multi Point ソリューション
TerraNetシリーズは免許不要の60GHz帯を利用し、最大2.3Gbpsの無線通信を実現する
Point to Multi Pointの高速無線LANシステムです。親機1台で子機最大32台を収容し、
ビームフォーミング機能によりアンテナの方向調整も容易です。
セキュリティカメラの映像伝送やイベント用途など、有線回線の準備がない環境や敷設
工事が難しい場所で効果を発揮します
RADWIN TerraNetシリーズ
製品の特長
免許不要の60GHz帯無線
免許申請や登録手続きが不要な周波数帯に対応した製品です
最大2.3Gbpsの高速・大容量スループット
高解像度カメラ映像などの大容量データを無線で伝送可能です。
低遅延通信
映像配信やセンサーデータなど、リアルタイム性が求められる用途でも遅延を抑えて伝送できます。
Point to Multipoint対応
親機1台に対し、子機最大32台まで接続をサポートします。
豊富なラインナップ
V120/V40/V90の三つのモデルがあり、V90は4種類のアンテナを選択可能。相互に接続可能で、構成に合わせて最適な構成・製品選択が可能です。
ビームフォーミング機能
ビームフォーミングによりアンテナの方向調整が容易になります。
200msごとにビームを更新するため、低速移動体のトラッキングも可能です。
※ビームフォーミングは水平・垂直方向に有効
※記載の通信速度・伝送距離等はご使用環境や使用するアンテナ等により変化するもので保証するものではありません
TerraNet シリーズ紹介動画
用途例
ミリ波による高速伝送とMulti Point構成による省コストを実現可能

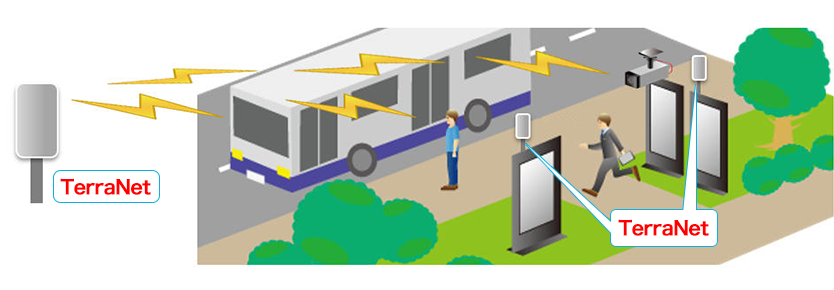

例１）監視カメラ映像の伝送や動画広告などの配信
- 公道などをまたいだネットワークインフラの拡張
- 公衆Wi-Fi バックホール回線

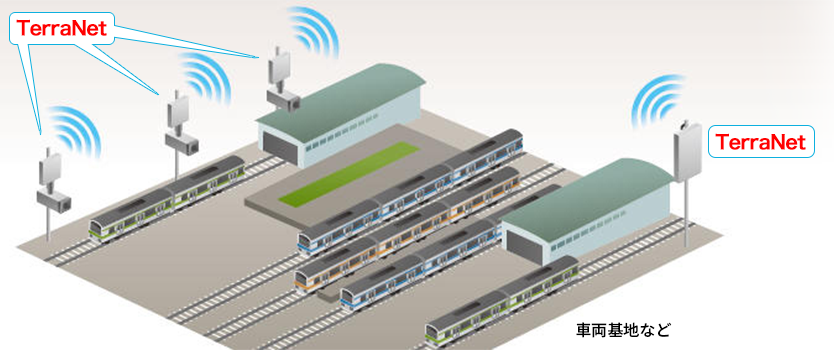

例２）カメラ映像のリアルタイム伝送
- 1対N（N≦32）構成での映像伝送
- 高精細画像伝送も可能な高速通信
製品情報

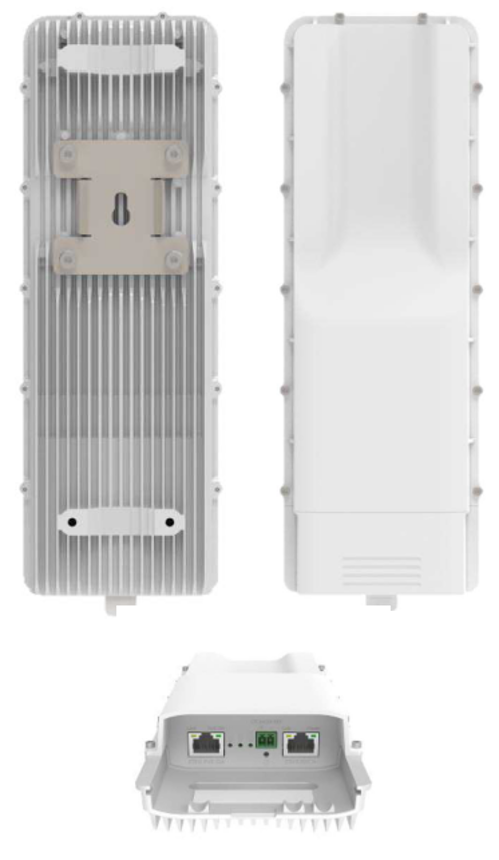

TerraNet V120 主な特徴
- 水平 120°、垂直50°のアンテナ一体型
- ビームフォーミングをサポート
- PtMP（最大1：32）もしくは、PtP構成
※設定による - スループット 最大2.3Gbps
- 伝送距離（目安） 1km程度
- PoE Out 1ポートあり（最大13Wまで）
- 周波数帯域幅は、Full(2160MHz幅)とHalf(1080MHz幅)の2パターンから選択が可能
- IP56
- V40、V90と対向可能
TerraNet V40 主な特徴
- 水平 40°、垂直40°のアンテナ一体型
- ビームフォーミングをサポート
- PtMP（最大1：32）もしくは、PtP構成
※設定による - スループット 最大2.3Gbps
- 伝送距離（目安） 1km程度
- PoE Out 1ポートあり（最大13Wまで）
- 周波数帯域幅は、Full(2160MHz幅)とHalf(1080MHz幅)の2パターンから選択が可能
- IP56
- V120、V90と対向可能

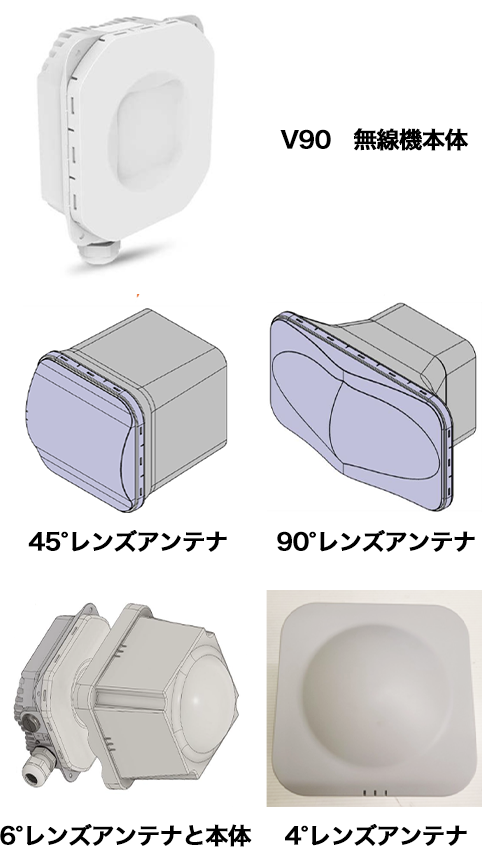

TerraNet V90 主な特徴
- レンズアンテナと組み合わせるモデル。レンズアンテナは4種類から選択。
- ビームフォーミングをサポート
- PtMP（最大1：32）もしくは、PtP構成
※設定による - スループット 最大2.3Gbps
- 伝送距離（目安） アンテナにより、1000～1600m程度(V90同士)
- PoE Out 1ポートあり（最大24Wまで）
- 周波数帯域幅は、FullとHalfの2パターンから選択が可能
- IP67
- V120、V40と対向可能
TerraNetシリーズ 仕様
| 型式 | V40 | V120 | V90 |
|---|---|---|---|
| 周波数 | 60GHz帯(57-66GHz) | ||
| チャネル帯域幅 | Full(2,160MHz) 4ch、 Half(1,080MHz) 7ch |
||
| 通信方式 | TDD | ||
| 変調方式 | BPSK, QPSK, 16QAM(MCS 1 - 12) | ||
| エラーコレクション | FEC k = 1/2, 3/4, 5/8, 13/16 | ||
| 最大子局収容数 | 32台 | ||
| 無線区間スループット | 最大2.3Gbps | ||
| アンテナ | ビームフォーミング 水平40°×垂直40° 22dBi |
ビームフォーミング 水平120°×垂直50° 20dBi |
ビームフォーミング 90°/30dBi レンズアンテナ 45°/30dBi レンズアンテナ 6°/33dBi レンズアンテナ 4°/37dBi レンズアンテナ |
| LANインターフェース | 2.5G RJ45(PoE in), 1G RJ45(PoE out) | ||
| 電源 | PoE 802.3at Type2またはDC入力48V (-48VDC未対応) |
PoE 802.3at Type2 | |
| 消費電力 | 最大17W(PoE OUT使用時、最大30W) | ||
| PoE OUT(PSE) | 1Gポートで最大0.5A | ||
| ネットワーク規格対応 | IPv4/IPv6, VLAN, DHCP snooping | ||
| セキュリティ | AES+GCMP 128bit | ||
| 管理 | Web, SNMP v2/v3, DHCP/static | ||
| 動作環境 | 温度: -30℃ ~ 60℃ 防塵防水: IP56 |
温度: -30℃ ~ 55℃ 防塵防水: IP67 |
|
| 寸法(H×W×D) | 28cm × 10.2cm × 5.1cm | 13cm × 12cm × 5.5cm (本体のみ) |
|
| 重量 | 695g | 本体425g+アンテナ | |
| ハードウエア オプション |
マウントキット(スタンダード) | マウントキット(スタンダード) マウントキット(アドバンスド) |
|
-
形式 V40 -
周波数 60GHz帯(57-66GHz) チャネル帯域幅 Full(2,160MHz) 4ch、
Half(1,080MHz) 7ch通信方式 TDD 変調方式 BPSK, QPSK, 16QAM
(MCS 1 - 12)エラー
コレクションFEC k = 1/2, 3/4, 5/8, 13/16 最大子局収容数 32台 無線区間
スループット最大2.3Gbps アンテナ ビームフォーミング
水平40°×垂直40°
22dBiLAN
インターフェース2.5G RJ45(PoE in),
1G RJ45(PoE out)電源 PoE 802.3at Type2
またはDC入力48V
(-48VDC未対応)消費電力 最大17W
(PoE OUT使用時、最大30W)PoE OUT(PSE) 1Gポートで最大0.5A ネットワーク
規格対応IPv4/IPv6, VLAN,
DHCP snoopingセキュリティ AES+GCMP 128bit 管理 Web, SNMP v2/v3,
DHCP/static動作環境 温度: -30℃ ~ 60℃
防塵防水: IP56寸法(H×W×D) 28cm × 10.2cm × 5.1cm 重量 695g ハードウエア
オプションマウントキット
(スタンダード)
-
形式 V120 -
周波数 60GHz帯(57-66GHz) チャネル帯域幅 Full(2,160MHz) 4ch、
Half(1,080MHz) 7ch通信方式 TDD 変調方式 BPSK, QPSK, 16QAM
(MCS 1 - 12)エラー
コレクションFEC k = 1/2, 3/4, 5/8, 13/16 最大子局収容数 32台 無線区間
スループット最大2.3Gbps アンテナ ビームフォーミング
水平120°×垂直50°
20dBiLAN
インターフェース2.5G RJ45(PoE in),
1G RJ45(PoE out)電源 PoE 802.3at Type2
またはDC入力48V
(-48VDC未対応)消費電力 最大17W
(PoE OUT使用時、最大30W)PoE OUT(PSE) 1Gポートで最大0.5A ネットワーク
規格対応IPv4/IPv6, VLAN,
DHCP snoopingセキュリティ AES+GCMP 128bit 管理 Web, SNMP v2/v3,
DHCP/static動作環境 温度: -30℃ ~ 60℃
防塵防水: IP56寸法(H×W×D) 28cm × 10.2cm × 5.1cm 重量 695g ハードウエア
オプションマウントキット
(スタンダード)
-
形式 V90 -
周波数 60GHz帯(57-66GHz) チャネル帯域幅 Full(2,160MHz) 4ch、
Half(1,080MHz) 7ch通信方式 TDD 変調方式 BPSK, QPSK, 16QAM
(MCS 1 - 12)エラー
コレクションFEC k = 1/2, 3/4, 5/8, 13/16 最大子局収容数 32台 無線区間
スループット最大2.3Gbps アンテナ ビームフォーミング
90°/30dBi レンズアンテナ
45°/30dBi レンズアンテナ
6°/33dBi レンズアンテナ
4°/37dBi レンズアンテナ
LAN
インターフェース2.5G RJ45(PoE in),
1G RJ45(PoE out)電源 PoE 802.3at Type2 消費電力 最大17W
(PoE OUT使用時、最大30W)PoE OUT(PSE) 1Gポートで最大0.5A ネットワーク
規格対応IPv4/IPv6, VLAN,
DHCP snoopingセキュリティ AES+GCMP 128bit 管理 Web, SNMP v2/v3,
DHCP/static動作環境 温度: -30℃ ~ 55℃
防塵防水: IP67寸法(H×W×D) 13cm × 12cm × 5.5cm
(本体のみ)重量 本体425g+アンテナ ハードウエア
オプションマウントキット
(スタンダード)
マウントキット
(アドバンスド)
